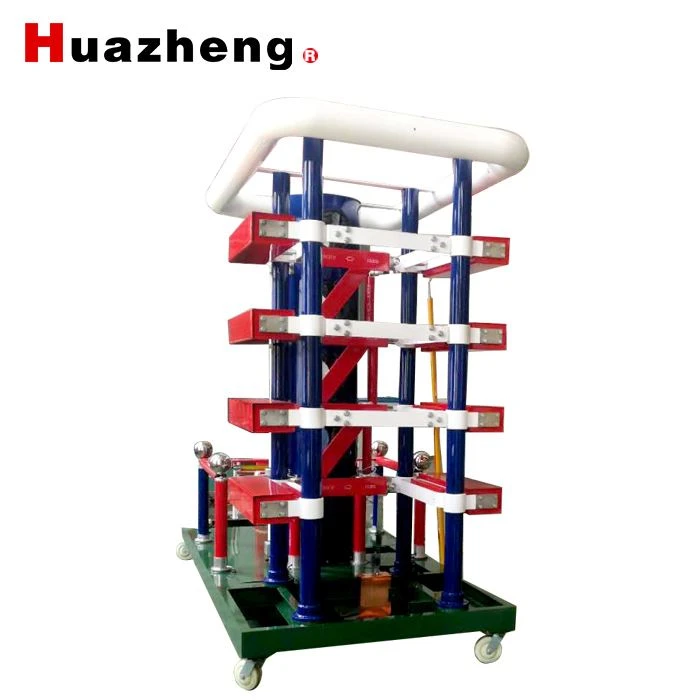

Ġeneratur tal-Vultaġġ ta 'Impuls 900kV Sett Sħiħ Għall-Ittestjar tal-Iżolatur

Komponenti

(1) Transformer tal-iċċarġjar

Transformer tal-iċċarġjar b'kaxxa ta 'insulazzjoni mgħaddsa biż-żejt, vultaġġ sekondarju 80kV, kapaċità nominali ta' 5 kVA; il-vultaġġ primarju huwa 220V,

(2) Parti tal-Ġisem

Sett komplut

3 settijiet ta 'resistors tar-ras tal-mewġ tas-sajjetti;

2 settijiet ta 'reżistenza għad-denb tal-mewġ;

1 sett ta' resistors tal-iċċarġjar (1 spare);

2 capacitors li jaġġustaw il-mewġ

(3) Diviżur tal-vultaġġ tal-kapaċitatur niedja b'mod dgħajjef

Il-kapaċitatur tad-driegħ ta 'vultaġġ għoli huwa magħmul minn sezzjoni 1, u l-parametru nominali ta' kull taqsima huwa 900kV / 400 metodu pico, u l-vultaġġ nominali li jiflaħ ix-xokk tas-sajjetti huwa 900kV.

Id-diviżur tal-vultaġġ huwa mgħammar b'kapaċitatur tad-driegħ ta 'vultaġġ baxx, il-proporzjon ta' vultaġġ parzjali huwa 3000, l-eżattezza tal-proporzjon ta 'vultaġġ parzjali hija inqas minn ± 1%;

(4) Apparat ta 'gap ta' interċettazzjoni b'ħafna stadji 900kV

Inklużi 1800 piconitrine / 150kV li ugwali għal capacitor sitta, aqta 'l-ballun tat-tqabbid 16, 2 ~ 5ms dewmien apparat li jqanqal. Il-ħin tal-qtugħ huwa 2 ~ 6ms, id-devjazzjoni standard tad-dispersjoni tal-ħin tal-qtugħ mhix aktar minn 0.15ms, u d-distanza tad-distakk tal-ballun tal-mewġa ta 'qtugħ b'ħafna ballun hija aġġustata mill-console permezz tal-mekkaniżmu tas-sewqan elettriku.

(5) Console Manwali / Awtomatika (In natura)

Integrazzjoni sħiħa tal-kejl u l-kontroll; integrazzjoni għolja;

Preċiżjoni għolja (12Bit) u kampjunar tad-dejta ta 'veloċità għolja (100MS / s) jissostitwixxu l-modalità oxxilloskopju konvenzjonali flimkien mal-modalità tal-meter tal-quċċata;

Is-sistema tadotta l-mod ta 'magna ta' fuq u t'isfel, u l-magni ta 'fuq u ta' isfel huma konnessi minn fibra ottika.

Uri l-parametri tal-forma tal-mewġa u tal-forma tal-mewġ f'ħin reali matul it-test, inkluż il-quċċata, il-ħin tar-ras tal-mewġ, il-ħin tad-denb tal-mewġ (cutoff), u d-dejta tal-maħżen;

Is-softwer tal-analiżi tal-forma tal-mewġ għadda mit-test tad-diska ta 'spezzjoni IEC1083-2;

Id-disinn integrat industrijali għandu stabbiltà għolja, affidabilità għolja u kompatibilità elettromanjetika eċċellenti, u ma jeħtieġ l-ebda apparat ta 'lqugħ addizzjonali;

Awtomatikament iġġenera rapporti u ċarts tat-test;

Fl-istess ħin uri l-forom tal-mewġ tal-vultaġġ tat-test u l-kurrent tal-prodott tat-test għat-tqabbil u l-analiżi;

Il-kontroll mill-bogħod u t-trażmissjoni tad-dejta permezz tan-netwerk (LAN), u d-dejta tal-kejl jistgħu jinqasmu f'ħin reali;

Il-parametri ssettjati minn qabel mill-utent skont il-kontenut tat-test jistgħu jiġu ffrankati u mfakkra biex jiġi evitat xogħol ripetittiv;

Il-kompjuters ta' fuq u ta' isfel huma separati minn fibri ottiċi biex jiżguraw is-sigurtà tal-pjattaforma tat-tħaddim.

Il-komunikazzjoni tal-kompjuter ta 'fuq u t'isfel tadotta modalità duplex sħiħa u tuża protokoll ta' komunikazzjoni ddedikat biex tiżgura l-affidabbiltà tal-komunikazzjoni.

Katina ta 'ħardwer u apparat elettriku biex tiżgura l-korrettezza u l-affidabilità tat-tħaddim;

It-tħaddim f'żewġ livelli tas-softwer huwa interlokkat. Il-kompjuter ta' fuq (kompjuter ta' kontroll industrijali) jimblokka operazzjonijiet illegali skont l-istatus attwali. Il-kompjuter l-aktar baxx għandu jwettaq ġudizzju ta' legalità bbażat fuq l-istatus attwali qabel ma jwettaq kwalunkwe operazzjoni, u mbagħad jeżegwixxi.

Il-kontroll tal-linja magħluqa tal-iċċarġjar b'kurrent kostanti u t-tirqim tal-vultaġġ jintużaw biex jiżguraw l-eżattezza tal-iċċarġjar u jqassru l-ħin tal-iċċarġjar.

3. Funzjonijiet ewlenin tas-sistema ta 'kontroll

Modalità ta 'ċċarġjar awtomatiku: issettja l-valur tal-vultaġġ tal-iċċarġjar ta' kull livell biex tiċċarġja u żżomm awtomatikament;

Metodu ta 'ċċarġjar manwali: aġġusta manwalment il-vultaġġ u l-irfinar;

Id-distakk tal-ballun sinkronizzat jaġġusta awtomatikament id-distanza tal-vojt tal-ballun skont il-vultaġġ tal-iċċarġjar issettjat, u juri l-valur attwali tad-distanza. Meta l-iswiċċ tal-limitu tal-ballun gap ikun attivat, tinħareġ struzzjoni; id-distanza speċjali gap ball huwa rfinat biex jiffaċilita aġġustament fuq skala żgħira tad-distanza tal-ballun.

Għażla tal-veloċità tal-iċċarġjar, l-utenti jistgħu jagħżlu l-veloċità tal-iċċarġjar f'5 passi skont il-ħtiġijiet tat-test.

Sistema standardizzata ta 'editjar tal-forma tal-mewġ, il-kejl tal-forma tal-mewġ jista' jitlesta billi tkaxkar bil-maws, u l-forma tal-mewġ tista 'tiġi skalata faċilment;

Ibdel awtomatikament il-polarità tal-vultaġġ tal-iċċarġjar u uriha fuq l-iskrin;

Protezzjoni ta 'vultaġġ żejjed u kurrent żejjed, ert awtomatiku;

Tqabbid awtomatiku: Skont il-parametri stabbiliti, inkluż il-valur tal-vultaġġ stabbilit u l-valur tal-ħin stabbilit, proċess ta 'spinta, żamma u tqabbid jitlesta awtomatikament;

Jista 'juri viżwalment l-istatus ta' kull skariku, inkluż il-valur tal-vultaġġ tal-iskarigu, l-iskarigu normali jew l-awto-discharge;

Il-ftuħ ta 'emerġenza huwa differenti mill-ftuħ manwali. Il-ftuħ ta 'emerġenza jaqta' l-qawwa taċ-ċirkwit prinċipali direttament mill-buttuna, li tintuża għal kundizzjonijiet anormali, bħal qtugħ tad-dawl fil-kamra tal-kontroll.

Servizz ta 'wara l-bejgħ

Fi żmien sena mid-data tax-xiri, l-istrument jappartjeni għall-problemi tal-kwalità tal-prodott tal-kumpanija għall-manutenzjoni bla ħlas, li jipprovdi servizzi ta 'manutenzjoni u tekniċi għall-ħajja. Jekk l-istrument jinstab li huwa anormali jew ma jaħdimx sew, jekk jogħġbok ikkuntattja lill-kumpanija fil-ħin biex tirranġa l-iktar pjan ta 'trattament konvenjenti u nipprovdulek l-iktar servizz mgħaġġel fuq il-post.
